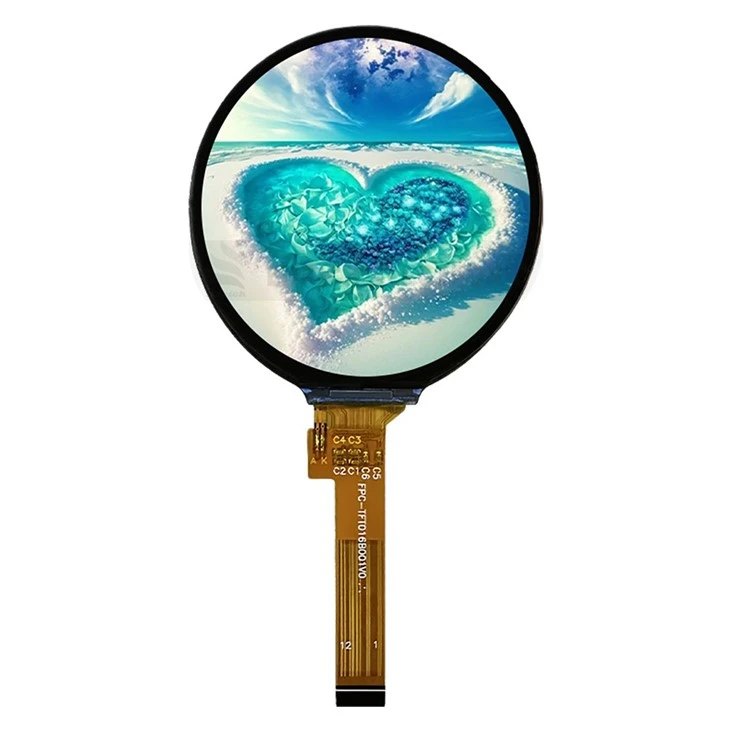

1.6 Round TFT LCD Modil



ENH-TV0160A002Deskripsyon



Gen kèk bagay reyèl ki merite pale sou LCD wonn 1.6-pous sa a

Ann kòmanse ak gwosè . 1.6 pous dyagonal la - li se yon kote dous pou ekspozisyon wonn. Pa twò gwo, pa twò piti. Ou jwenn ase zòn aktif pou montre enfòmasyon itil, men li pa fòse pwodwi ou a vin ankonbran. Kalite ekspozisyon an se estanda TFT-LCD, matris aktif, chak pixel kondwi poukont li. Pa gen anyen anpenpan, men li matirite, serye, reponn vit, epi li ba ou desan kontras.

Rezolisyon se kote li vin enteresan . 400×400 piksèl andedan yon sèk 1.6-pous rive nan plis pase 350 PPI. Kisa sa vle di nan lavi reyèl? Ou ka mete yon ti polis 6 pwen sou ekran an epi li toujou san pixelation. Nou te teste li ak ti tèks ak tèkstur figi mont konplèks - bor yo byen file, pa gen okenn jaggies. Pwofondè koulè se 16.7M, ki se 8-bit RGB. Gradyan yo gade lis, pa gen okenn bann evidan.

Angle gade nan lis kòm "TOUT". Sa vle di fondamantalman IPS oswa teknoloji gran-ang menm jan an. Nou te rale echantiyon o aza nan liy pwodiksyon an epi gade yo nan tèt, anba, gòch, dwa - koulè ak klète kenbe byen. Pwopòsyon kontras tipik se pi wo a 800:1. Klere se nòmalman ant 300 ak 500 cd/m². Si pwojè ou a bezwen plis, nou ka pouse l - nou te fè 1000 cd/m² anvan.

Koulye a, bò mekanik la. Dimansyon plan: 45.89mm × 42.94mm × 0.9mm. Sa gen ladann sikwi chofè a ak montour metal la, kidonk, ou ka itilize nimewo sa yo dirèkteman pou koupe lojman ou ak konsepsyon aliye. Epesè a 0.9mm se glas la plis chofè IC, san ekleraj oswa FPC. Li vrèman mens - yon avantaj reyèl pou wearables ultra-mens oswa plak medikal. Zòn aktif se 39.84mm × 39.84mm. Kenbe nan tèt ou ke se yon rejyon kare, ak ekspozisyon wonn aktyèl la enskri andedan li. Anplasman pixel se apeprè 0.1mm - trè byen.

Entèfas ak chofè IC se yon gwo zafè pou modil sa a. Se MIPI DSI, pa SPI oswa QSPI. Nou te aprann poukisa sa enpòtan apre kèk pwojè kliyan douloure. MIPI ba ou bandwidth reyèl - mezire plis pase 1 Gbps an pratik - kidonk kondwi 400 × 400 nan pousantaj ankadreman segondè oswa menm jwe videyo pa gen okenn pwoblèm. Mwens broch tou: tipikman yon pè revèy ak yon pè done (jiska kat pè si sa nesesè), ki sove espas PCB ak pri konektè. Konsomasyon pouvwa? MIPI PHY fèt ak siyal ki ba balanse, ki ba pouvwa, kidonk li se zanmitay pou aparèy batri yo. Epi paske li nan diferans, iminite bri se yon bon bagay. IC chofè a se ST7797. Li bati pou MIPI, li gen yon gwo GRAM entèn, epi li okipe ekspozisyon sikilè byen - yon bagay anpil chofè bon mache dezòd.

Espesifikasyon anviwònman: tanperati opere -20 degre a +70 degre, depo -30 degre a +80 degre. Sa kouvri pifò senaryo konsomatè, otomobil, endistriyèl ak medikal. Nou te fè tès pi sevè tèt nou – operasyon pouvwa nan -30 degre, ak 240 èdtan nan depo nan +85 degre – ak modil la siviv. Ranje nan depo pi laj se pa sèlman yon nimewo: panse a resipyan anbake kwit anba solèy ete. Marge siplemantè sa a enpòtan.





Poukisa Modil LCD TFT 1.6 wonn lan te vin ekspozisyon ki pi mande nou sou ane sa a

Mwen toujou sonje premye fwa yon kliyan te mande nou yon TFT wonn 1.6 pous ak koòdone MIPI. Se te yon demaraj smartwatch, epi yo te deja eseye twa lòt founisè. Plent yo te toujou menm bagay la tou: "Ekspozisyon wonn nan sanble byen nan fich done a, men yon fwa nou kondwi li nan 60fps, koòdone a toufe, oswa ang la gade fè bor yo gade lave deyò." Konvèsasyon sa a te pouse nou gade pi fon nan sa ki aktyèlman fè yon ti ekspozisyon wonn travay nan mond reyèl la, pa sèlman sou papye.

Modil la ki finalman rezoud pwoblèm yo se sa nou rele kounye a la1.6 Round TFT LCD Modil. Men, anvan mwen antre nan poukisa li fonksyone, kite m 'pataj kèk bagay ke pifò fèy espesifikasyon pa pral di ou sou gwosè sa a ak fòma.

Defi a kache nan 400 × 400 sou yon sèk 1.6 pous

Sou papye, rezolisyon 400 × 400 andedan yon dyagonal 1.6 pous son enpresyonan - e li se. Dansite pixel la desann pi wo pase 350 PPI, ki alèz nan teritwa "retin". Ou ka mete yon font 6 pwen sou bagay sa a epi toujou li l san w pa strabiye. Men, men sa enjenyè yo pa reyalize jiskaske yo eseye li: kondwi 160,000 piksèl nan yon fòm sikilè mande pou manyen atansyon nan kwen yo. Yon ekspozisyon rektangilè se senp - ou jis eskane liy pa liy. Yon ekspozisyon wonn bezwen swa yon framebuffer sikilè oswa koupe agresif nan chofè a. Anpil modil wonn bon mache itilize SPI oswa QSPI, epi yo bege moman ou eseye anime yon men gade atravè kadran an.

Se egzakteman poukisa nou te chwazi chofè ST7797 la pou sa1.6 Round TFT LCD Modil. ST7797 la se pa chofè ki pi bon mache sou mache a, men li gen de karakteristik enpòtan pou ekspozisyon wonn: yon gwo GRAM entèn ki ka okipe adrès sikilè san koupe bò lame a, ak sipò MIPI DSI natif natal. MIPI ba ou bandwidth reyèl – n ap pale sou pousantaj done soutni ki pèmèt ou pouse animasyon ekran plen 60fps san yo pa chire oswa gout ankadreman. Youn nan kliyan nou yo te teste li ak yon animasyon konplèks dezyèm men sou yon sistèm FreeRTOS, ak chaj CPU a tonbe nan prèske 40% konpare ak modil QSPI anvan yo. Sa a se diferans lan yon koòdone apwopriye fè.

Poukisa "TOUT ang gade" aktyèlman enpòtan pou ekran wonn

Yon ekspozisyon rektangilè anjeneral wè tèt-sou. Yon ekspozisyon wonn - espesyalman sou yon smartwatch oswa yon bouton - yo wè nan tout ang posib. Ou panche ponyèt ou, ou gade sou bò, ou gade sou li pandan w ap kondwi. Pifò panno IPS reklame ang gade lajè, men nan pratik, anpil soufri soti nan yon chanjman jòn oswa gout kontras pi lwen pase 70 degre. Nou te fè yon tès senp sou echantiyon pwodiksyon nou yo: nou mezire klète ak chanjman koulè nan 80 degre nan tout kat direksyon dyagonal. La1.6 Round TFT LCD Modilrete nan yon ΔE ki mwens pase 3, ki se vizyèlman insansibl pou pifò moun. Se pa chans - se paske nou te travay ak vandè panèl la pou ajiste aliyman kristal likid espesyalman pou koupe sikilè. Zòn aktif la se 39.84 × 39.84mm, ak anplasman pixel la se sou 0.1mm, men pil optik la sèvi ak yon fim konpansasyon ke ou pa pral jwenn nan panno kare jenerik.

Epesè a 0.9mm se yon pèlen si ou pa fè atansyon

Mwen wè yon anpil nan konsèpteur pwodwi yo eksite sou epesè an jeneral 0.9mm (eksepte ekleraj ak FPC). Epi wi, sa vrèman mens – li pèmèt ou bati yon bag entelijan oswa yon aparèy medikal mens ki pa gonfle. Men, isit la nan reyalite a: yon substrate vè 0.9mm frajil si aliye mekanik ou a pa konte pou li. Nou te gen kliyan ki te eseye kole ekspozisyon an dirèkteman nan yon lojman plastik, sèlman nan krak glas la pandan tès gout. Solisyon nou an se pa fè vè a pi epè (ki ta defèt objektif la), men ofri si ou vle rèd asye pur sou FPC a ak yon Joint kim ki absòbe chòk. Sa a ki kalite detay ou sèlman aprann apre manifakti kèk santèn mil inite. Nou nan plis pase 200,000 inite anbake pou faktè fòm sa a, ak pousantaj echèk soti nan estrès mekanik se kounye a anba a 0.1%.

Pèfòmans tèmik nan mond reyèl la

Fich done a di -20 degre a +70 degre opere, -30 degre a +80 degre depo. Nimewo sa yo se konsèvatif - nou aktyèlman teste yon pakèt nan -30 degre operasyon (limen) ak depo +85 degre pou 240 èdtan. Chofè a ST7797 te kenbe distribisyon an fèmen, ak kristal likid la pa t montre okenn domaj aliyman pèmanan. Men, sa ki fichye a pa di w se ke koòdone MIPI a pi toleran ak chanjman enpedans tanperati a pase paralèl RGB. Nan yon sèl pwojè otomobil, PCB kliyan an te gen yon tras MIPI long, mal matche (plis pase 80mm san kontwòl enpedans apwopriye). Nan tanperati chanm, li te travay byen. Nan 65 degre, dyagram nan je fèmen, ak ekspozisyon an te kòmanse montre flickers o aza. Nou te ede yo re-route pè diferans lan epi ajoute yon mòd komen toufe - pwoblèm rezoud. Sa a se kalite sipò ou jwenn lè w ap travay ak yon faktori ki aktyèlman konprann layout gwo vitès, pa sèlman yon konpayi komès.

Istwa aplikasyon ki sezi nou

Lè nou te premye lanse modil wonn 1.6-pous sa a, nou te sipoze smartwatch yo ta dwe 90% nan volim la. Yo toujou gwo, men kèk nan aplikasyon ki pi enteresan yo soti nan kote nou pa t ap atann:

Machin kafe segondè- Yon mak Ewopeyen mete ekspozisyon wonn nan andedan yon bouton mekanik. Bouton an wotasyon, ak ekspozisyon an montre anviwònman moulen an, koub tanperati a, ak yon revèy dekont. Ang pou gade tout vle di ou ka li menm lè bouton an vire sou kote.

Kontwolè gidon motosiklèt– Yon demaraj nan Taiwan sèvi ak li kòm yon ekspozisyon segondè pou flèch navigasyon ak pozisyon angrenaj. Ranje tanperati a lajè kouvri tou de limyè solèy la dirèk an ete ak lapli glase nan sezon fredi.

Ponp patch medikal– Epesè 0.9mm pèmèt yon aparèy jesyon dyabèt pi mens pase yon batri AAA. Yo te bezwen rezolisyon an wo pou montre ti graf livrezon ensilin.

Mwen te kapab lis plis, men pwen an se ke la1.6 Round TFT LCD Modiltravay paske li frape yon pwen dous: ti ase pou anfòm nenpòt kote, wo-rez ase pou montre enfòmasyon reyèl, ak ase vit pou santi yo reponn.

Ki sa nou te aprann sou personnalisation (ak sa ou ta dwe mande)

Nou se yon faktori, pa yon koutye. Sa vle di lè ou mande pou yon chanjman, nou aktyèlman kontwole chèn ekipman pou. Personnalisation ki pi komen nou fè sou modil sa a:

Redesign FPC– Pinout estanda a ap travay pou pifò lame MIPI, men nou te fè tout bagay soti nan FPC 4-kouch ak pwoteksyon EMI jiska ke siplemantè-long pou bann portable. Yon kliyan te bezwen yon FPC 120mm ak yon konektè ZIF sou tou de bout. Nou te fè li rive nan 10 jou.

Akor klète– Estanda se anviwon 350-400 cd/m². Nou te ale jiska 1000 cd/m² ak yon konfigirasyon diferan dirije, ak desann nan 200 cd/m² pou aplikasyon pou batri-sansib. Chofè ekleraj la ka ajiste san yo pa chanje glas la.

Manyen entegrasyon– Modil la pa vini ak manyen pa default, men nou regilyèman kosyon detèktè manyen kapasitif (G + F + F estrikti) oswa panno manyen reziste. Trick la se aliyen Capteur a manyen sikilè nan zòn aktif sikilè san yo pa konpanse vizib. Nou gen yon jig aliyman koupe lazè ki kenbe tolerans nan ± 0.1mm.

Si w ap evalye ekspozisyon sa a pou yon pwojè, pa jis mande pou yon echantiyon. Mande kòd inisyalizasyon konplè a, yon chema referans ki montre kijan pou jere revèy MIPI ak liy done yo sou yon PCB 2 kouch vs 4 kouch, ak rezilta tès imidite 240 èdtan nou an (85% RH a 60 degre). Sa yo se bagay sa yo ki pral sove ou mwa nan debogaj.

Kèk repons onèt pou kesyon komen yo

"Èske mwen ka kondwi sa a ak yon STM32?"– Sèlman si STM32 ou a gen yon kontwolè lame MIPI DSI. Pifò STM32 pa fè sa. Pou moun sa yo, nou rekòmande swa lè l sèvi avèk yon chip pon ekstèn (egzanp, SSD2828) oswa chanje nan variant nou an ki baze sou SPI nan menm glas la. Kontakte nou pou vèsyon an SPI.

"Ki konsomasyon pouvwa nan mond reyèl la?"– Nan 60fps ak kontni UI tipik, koòdone MIPI a trase apeprè 8-10mA nan 1.8VI/O. Ekleraj la se pi gwo konsomatè a: anviwon 60-80mA nan 3.2V pou 400 cd/m². Pouvwa total sistèm se apeprè 0.25-0.3W. Ou ka lage nan mòd ba-pouvwa MIPI a (LP-11) pou koupe pouvwa koòdone a nan mwens pase 1mA lè ekspozisyon an estatik.

"Kijan mwen okipe kwen wonn yo nan lojisyèl?"– ST7797 la sipòte yon mòd "ekspozisyon pasyèl" ki ka maske kwen rektangilè nan yon sèk, men nou te jwenn li pi fasil jis trase yon mask sikilè nan framebuffer ou a. Nou bay egzanp C kòd ki fè sa ak yon minimòm CPU anlè.

Si ou te li byen lwen, ou se pwobableman kalite enjenyè ki gen sousi pou detay ki aktyèlman enpòtan. Ou lib pou w kontakte ka itilizasyon espesifik ou a - Mwen ka voye yon fèy done konplè, dènye rapò tès yo, ak yon echantiyon pou ban ou a. La1.6 Round TFT LCD Modilse youn nan pati sa yo ki sanble senp sou deyò a men ki gen anpil jeni anba. Nou fyè de li, e nou ta renmen ede ou bati yon bagay gwo ak li.





● OEM & ODM ● PA MOQ ● échantillons nan STOCK ● TÈS TABLYON OPTIONNEL

















SPECIFICATIONS

ATIK	DIMANSYON	INITE
Gwosè	1.6	pous
Deskripsyon Dimansyon	45.89x42.94x0.9	mm
Tanperati Fonksyònman	-20 degre - +70 degre	degre
Tanperati Depo	-30 degre - +80 degre	degre
Rezolisyon	400x400
